Caractéristiques
|
XYRD9091-RCN |
XYRD9092-RCN |
XYRD9093-RCN |
|
|
Applications |
Liquides non-corrosifs ; liquides corrosifs avec un pH compris entre 7 et 9 ; liquides corrosifs avec un pH compris entre 4 et 7 |
Liquides corrosifs avec un pH compris entre 7 et 9 ; liquides corrosifs avec un pH compris entre 4 et 7 |
Solides en vrac, granulés, matériaux en morceaux |
|
Plage de mesure |
0...10m |
0...120m |
0...120m |
|
Connexion au processus |
Filetage G1-1/2/ Bride supérieure ou égale à DN40, 1-1/2" (en option) |
Filetage G3-1/2/ Bride supérieure ou égale à DN100, 3-1/2" (en option) |

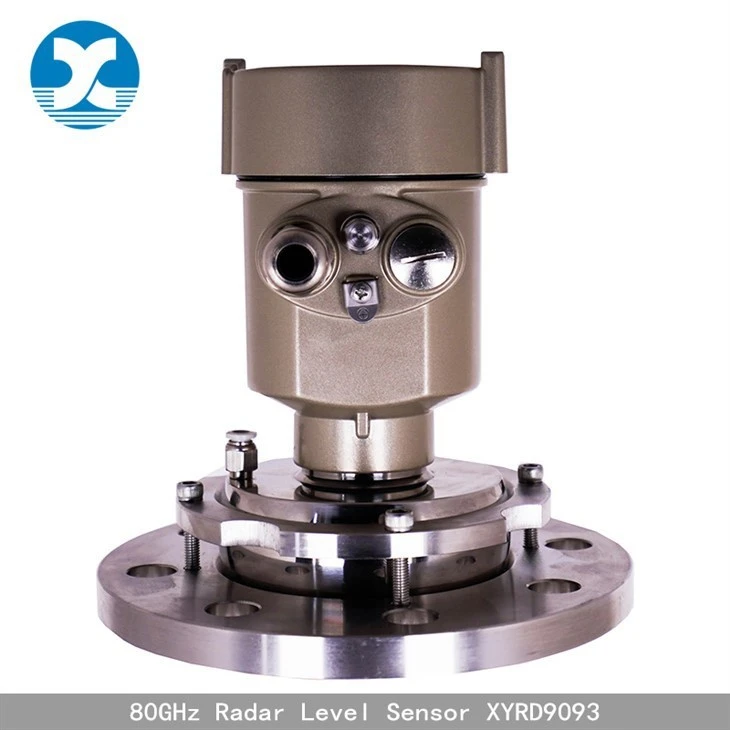

Bride universelle, interface de purge d'air |
|
Température du processus |
-40...120 degrés |
-40...120 degrés |
-40...120 degrés |
|
Pression du processus |
-0,1...2MPa |
-0,1...2,0MPa |
-0,1...2,0MPa |
|
Type d'antenne |
Antenne à objectif ø22mm |
Antenne objectif Ø78mm |
Antenne lentille PTFE Ø78mm |
|
Précision |
±3mm |
±3mm |
±5mm |
|
Résolution |
±1mm |
±1mm |
±1mm |
|
Fréquence |
76...81 GHz |
76...81 GHz |
76...81 GHz |
|
Angle de faisceau |
<8 degrés |
Inférieur ou égal à 3 degrés |
Supérieur ou égal à 3 degrés |
|
Matériau mouillé |
304/316+PTFE |
304/316+PTFE |
304/316+PTFE |
|
Matériau du boîtier |
Alliage d'aluminium + revêtement en poudre métallique anti-corrosion, acier inoxydable |
Alliage d'aluminium + revêtement en poudre métallique anti-corrosion, acier inoxydable |
Alliage d'aluminium + revêtement en poudre métallique anti-corrosion, acier inoxydable |
|
Opération et programmation sur le terrain |
Écran matriciel 128 × 64/4 touches |
Écran matriciel 128 × 64/4 touches |
Écran matriciel 128 × 64/4 touches |
|
logiciel configurable pour la configuration du PC |
logiciel configurable pour la configuration du PC |
logiciel configurable pour la configuration du PC |
|
|
Code IP |
IP67 |
IP67 |
IP67 |
|
Antidéflagrant-Anti-déflagrant |
Ex iaⅡC T6 Ga ; Ex db IIC T6 Go |
Ex iaⅡC T6 Ga ; Ex db IIC T6 Go |
Ex iaⅡC T6 Ga ; Ex db IIC T6 Go |
|
Sortie de signal |
4-20mA+HART OU RS-485 |
4-20mA+HART OU RS-485 |
4...20mA+HART OU RS-485 |
|
Fournir |
2 fils/4 fils (DC24V) |
2 fils/4 fils (DC24V) |
2 fils/4 fils (DC24V) |
|
Température ambiante |
-40...80 degrés |
-40...80 degrés |
-40...80 degrés |
|
Interface électrique |
M20*1.5/1/2NPT |
M20*1,5/1/2NPT |
M20*1.5/1/2NPT |
|
Caractéristiques |
Le modèle de produit convient au domaine où l'espace d'installation est l'installation de filetage ; Le raccord process doit être un filetage G1-1/2. |
Le modèle de produit est utilisé dans des conditions de travail-de liquides à grand volume, avec les caractéristiques d'une petite zone aveugle et d'un signal de haute précision. |
Ce produit a une fonction de détection de signal forte, une petite zone de mesure aveugle et une grande précision ; L'angle du faisceau est de seulement 3 degrés, adapté aux conditions de forte poussière. |
Caractéristiques
Mesure sans-contact
Mesure les liquides ou les solides sans contact, évitant ainsi la contamination, la corrosion ou l'abrasion.
Haute précision
Le capteur de niveau radar 80 GHz utilise un radar 80 GHz, atteignant une précision millimétrique-et fournissant des lectures stables même dans des environnements turbulents, mousseux, vapeur ou poussiéreux.
Détection ciblée
Un faisceau étroit de 3 degrés garantit des mesures précises dans des conteneurs dotés de chicanes, d'agitateurs ou de formes complexes, minimisant ainsi les fausses alarmes.
Résistance aux environnements difficiles
Fonctionne de manière fiable dans des températures extrêmes, des pressions élevées, des vides et des milieux corrosifs, poussiéreux, mousseux ou vaporeux.
Comment ça marche
Cet appareil utilise la technologie FMCW (Onde Continue Modulée en Fréquence). Il transmet des impulsions électromagnétiques dont les fréquences varient continuellement entre 77 GHz et 81 GHz, envoyant ces impulsions dans la plage des GHz dans le milieu. Étant donné que l'émetteur modifie constamment la fréquence du signal transmis, une différence de fréquence existe entre les signaux transmis et réfléchis. La soustraction de la fréquence du signal réfléchi de la fréquence du signal transmis actuel donne un signal basse -fréquence proportionnel à la distance du niveau de liquide. Ce signal, après un traitement ultérieur, fournit des résultats de mesure de niveau de liquide rapides, fiables et de haute -précision.
La taille et la fréquence de l'antenne sont les deux principaux facteurs déterminant la résolution de portée et la précision du capteur radar. En bref:
Plus l'antenne est petite, plus l'angle du radar est grand.
Plus la fréquence est élevée, plus la longueur d'onde est courte.
Applications
Pétrole et gaz ;
Traitement chimique ;
Traitement de l'eau et des eaux usées ;
Aliments et boissons ;
Médicaments;
Production d'électricité.
